高压成套补偿装置

简要描述:ITAL系列高压无功成套补偿装置主要用于6、10KV感性负载用电设备直接进行无功就地补偿,改善用电设备的功率因数,我们把具有容性功率的装置与感性负荷联接在同一电路,当容性装置释放能量时,感性负荷吸收能量,而感性负荷释放能量时,容性装置吸收能量,能量在相互转换,感性负荷所吸收的无功功率可由容性装置输出的无功功率中得到补偿。通过无功补偿提高了功率因数,提高设备运行效率,减少线路无功损耗,进而改善电压质量,提高电气设备出力,提高变压器负载率和电器设备的效率,增加供电能力,从而带来更大的经济效益。...

详细介绍

ITAL系列高压无功成套补偿装置主要用于610KV感性负载用电设备直接进行无功就地补偿,改善用电设备的功率因数,我们把具有容性功率的装置与感性负荷联接在同一电路,当容性装置释放能量时,感性负荷吸收能量,而感性负荷释放能量时,容性装置吸收能量,能量在相互转换,感性负荷所吸收的无功功率可由容性装置输出的无功功率中得到补偿。通过无功补偿提高了功率因数,提高设备运行效率,减少线路无功损耗,进而改善电压质量,提高电气设备出力,提高变压器负载率和电器设备的效率,增加供电能力,从而带来更大的经济效益。


二、产品特点

*组合不等容量的电容器组,实现无功功率智能控制合理补偿;

*选用真空接触器、断路器、负荷开关投切电容器,节省建设投资,产品实行小型化、组合化;

*优质电容器与电抗器及参数优化匹配,创造良好的运行条件;

*采取高压熔断丝与继保配合,确保装置安全可靠;

*装设柜门电磁锁和行程开关装置,保护人身设备安全;

*结构形式通用化,适应各种不同场所需要;

*提高电容器装置的利用率,从原来不分组的58~63%提高到83~85%

*固定式高压并联电容器装置为电容器按一定分组直接接入电网的补偿装置。

三、补偿效果

*降低线路及变压器损耗;

*降低电动机启动电流对电网的冲击;

*降低线路的感性电流,改善开关的断流条件,从而延长其使用寿命;

*功率因数提高到0.95以上,降低无功电流,节电效果明显,减少电费开支;

*改善供电质量,提高电气设备的正常出力;

*增加企业供配电系统的带负荷能力。

四、使用环境

*相对湿度:95%

*环境温度:-40~+45℃;

*海拔高度:2000 M

*最高工作电压:1.1Ue

*最高工作电流:1.3In

*垂直安装,倾斜度:5°;

*安装地点:无剧烈震动和冲击,无导电尘埃和腐蚀性气体。

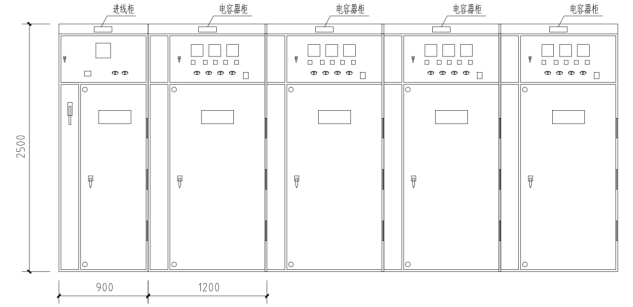

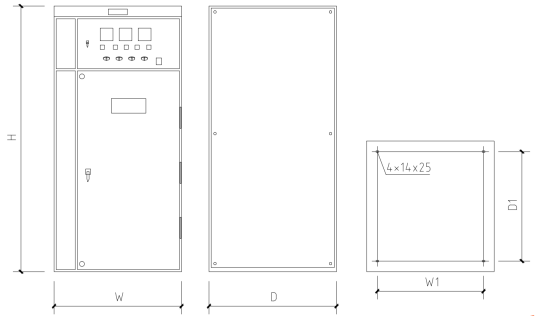

一、外形图及外形尺寸



六、规格型号

序号

额定电压

kV

额定容量

Kvar

分组数量

频率

Hz

柜体尺寸

(W*D*H)mm

重量

Kg

1

3/6/10

300

1

50/60

1000*1500*2200

935

2

3/6/10

600

1

50/60

1200*1500*2200

1200

3

3/6/10

600

2

50/60

2400*1500*2200

2500

4

3/6/10

900

2

50/60

3200*1500*2200

2900

5

3/6/10

900

3

50/60

4400*1500*2200

3400

6

3/6/10

1200

2

50/60

3200*1500*2200

3100

7

3/6/10

1200

3

50/60

4400*1500*2200

3600

8

3/6/10

1800

2

50/60

3200*1500*2500

3300

9

3/6/10

1800

3

50/60

4400*1500*2500

4000

10

3/6/10

2400

2

50/60

3200*1500*2500

3500

11

3/6/10

2400

3

50/60

4400*1500*2500

4200

12

3/6/10

3000

2

50/60

3200*1600*2500

3700

13

3/6/10

3000

3

50/60

4400*1600*2500

4400

14

3/6/10

5000

3

50/60

4400*1600*2500

5000

15

3/6/10

5000

4

50/60

5600*1600*2500

5500

16

3/6/10

5000

5

50/60

6800*1600*2500

6000

17

3/6/10

6000

3

50/60

4400*1600*2500

5500

18

3/6/10

6000

4

50/60

5600*1600*2500

6000

19

3/6/10

6000

5

50/60

6800*1600*2500

6500

20

3/6/10

6000

6

50/60

8000*1600*2500

7000
